Antena Discone Telescopica Reglabila VHF/UHF – 150 MHz–4 GHz, Impedanta 50 Ohm, Con si Disc Reglabile
-
Cod:0624011
-
Greutate:2.000 Kg
Antena discone fabricata manual din elemente telescopice reglabile, cu unghi de con ajustabil pentru adaptare optima la 50 Ohm. Acopera o plaja de frecvente exceptionala: de la 150 MHz (VHF) pana la peste 4 GHz, in functie de configuratie. Ideala pentru receptie SDR, radioamatorism, monitorizare trafic aerian, maritim si terestru.
Costuri de livrare estimative
începe la
44.07Lei
începe la
44.07Lei
Comandă rapidă
Antena Discone Telescopica Reglabila – Banda Ultra-Larga VHF/UHF/SHF
Antena discone este recunoscuta in lumea radioamatorismului si a receptiei SDR ca solutia de referinta pentru acoperire de banda ultra-larga. Acest model fabricat manual in Romania foloseste elemente telescopice atat pentru con (elementele oblice), cat si pentru disc (elementele orizontale), oferind un grad de reglaj rar intalnit la antene de productie.
Principiu de functionare: Geometria discone (con + disc) creeaza o impedanta apropiata de 50 Ohm pe o plaja extrem de larga de frecvente. Odata setata frecventa de start prin lungimea elementelor, antena receptioneaza eficient pana la de 10 ori acea frecventa.
Configuratie COMPACT (UHF – frecvente inalte):

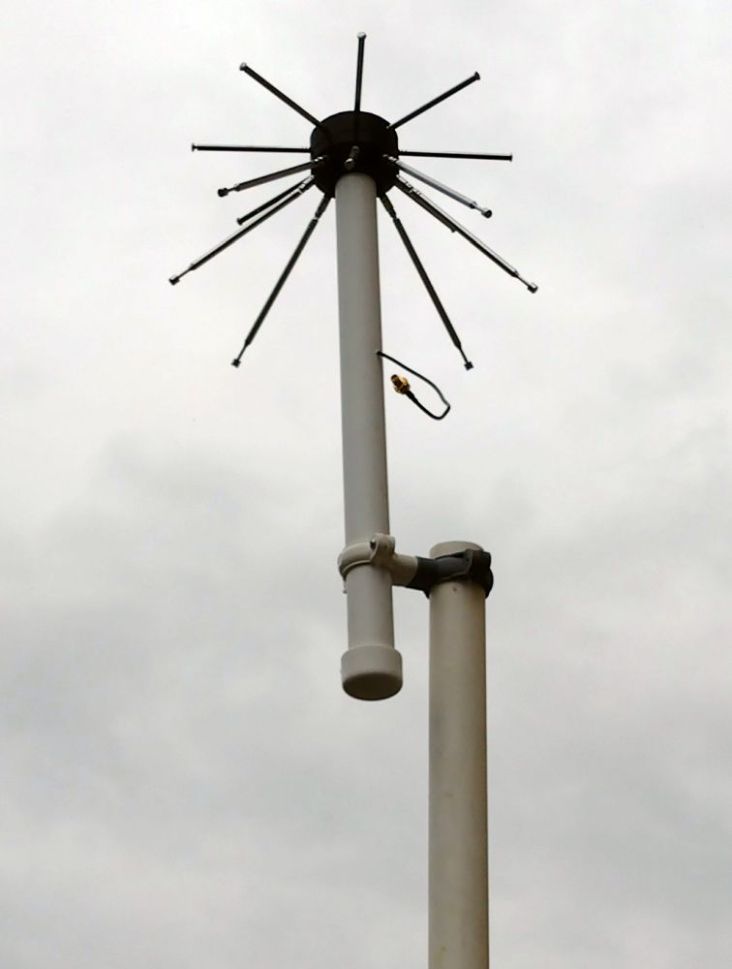

- Con: 155 mm | Disc: 90 mm
- Start: ~480 MHz → acoperire pana la 3–4 GHz
Configuratie EXTINS (VHF – frecvente joase):

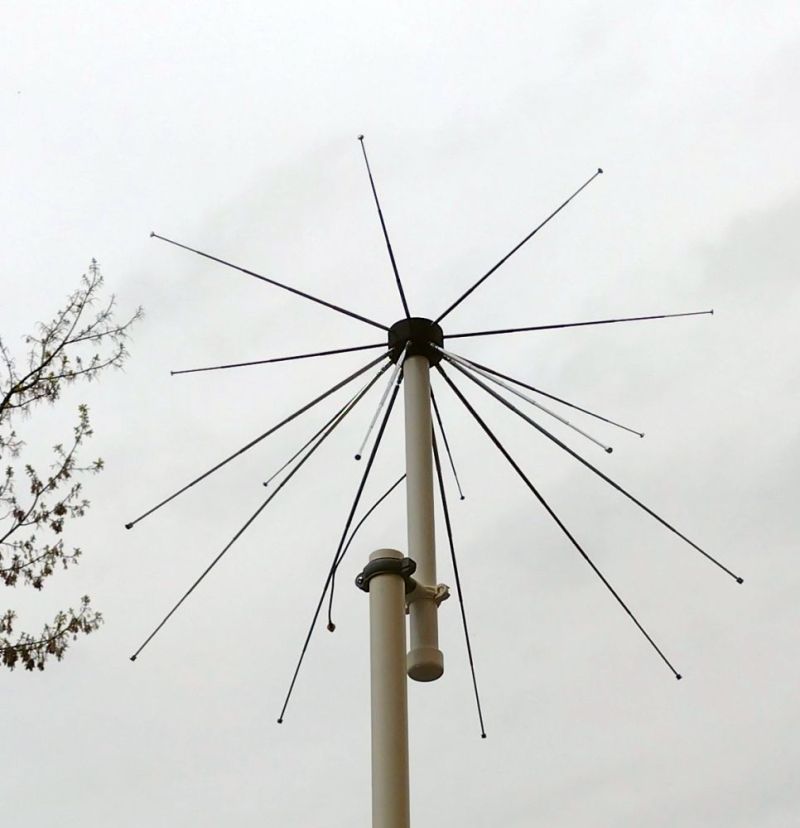

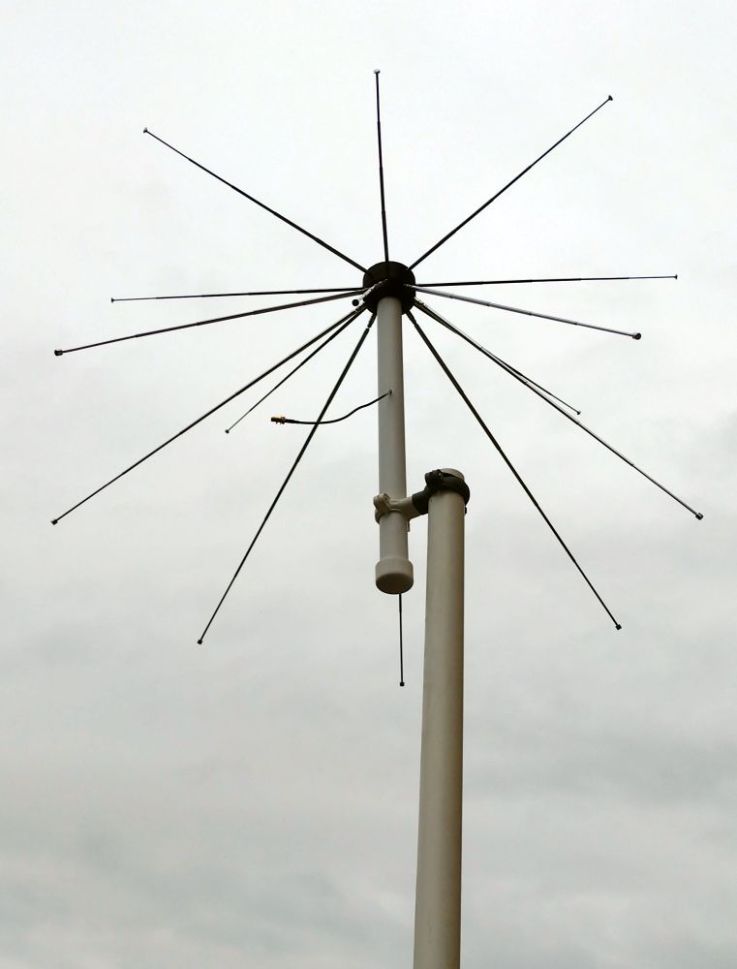

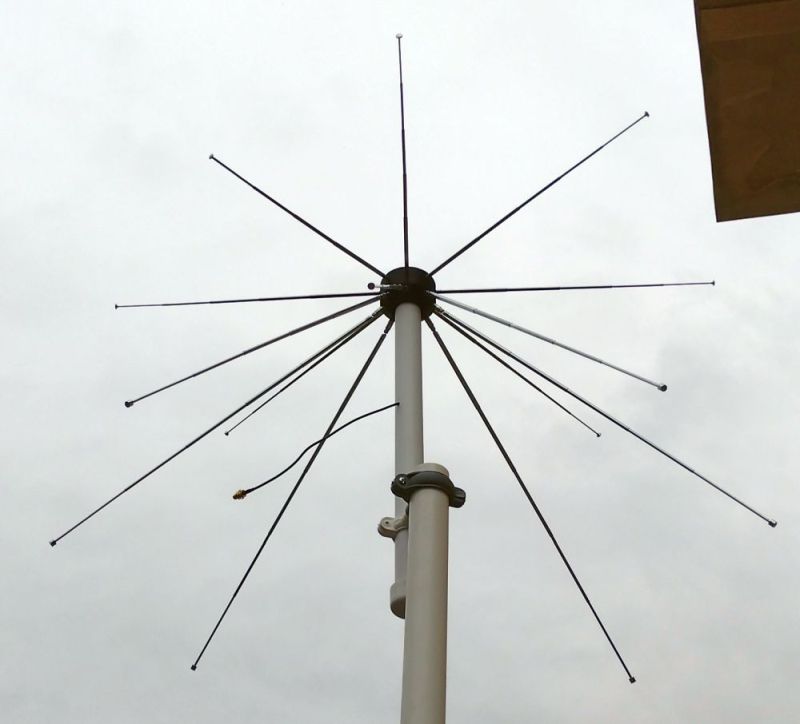

- Con: 500 mm | Disc: 335 mm
- Start: ~150 MHz → acoperire pana la 1,5 GHz
Reglaj unghi con: Unghiul elementelor conului fata de tija verticala controleaza direct impedanta antenei. La ~30–35° se obtine adaptarea optima la 50 Ohm si SWR minim. Unghiul mai mare (spre orizontala) creste impedanta si orienteaza diagrama spre sateliti; unghiul mai mic scade impedanta si transforma antena intr-un monopol.
Aplicatii recomandate:
- Receptie SDR (Software Defined Radio) cu RTL-SDR, HackRF, Airspy
- Monitorizare ADS-B (trafic aerian), AIS (maritim), ACARS
- Receptie NOAA/Meteor (sateliti meteorologici)
- Radioamatorism – receptie pe benzile VHF/UHF/SHF
- Scanner de frecvente (politie, pompieri, aviatie)
- Experimente si calibrare cu NanoVNA
Conexiune: Cablu coaxial 50 Ohm RG174 – 0.5m SMA mama
Raport optim disc/con: 0,67–0,70 (mentinut la orice lungime de reglaj).
| Caracteristică | Configurație COMPACT | Configurație EXTINS |
|---|---|---|
| Plajă Frecvență (Start) | ~480 MHz (UHF) | ~150 MHz (VHF) |
| Lățime de Bandă (RX) | Până la 3-4 GHz | Până la 1.5 GHz |
| Impedanță Nominală | 50 ohm (la unghi de ~35°) | 50 ohm(la unghi de ~35°) |
| VSWR (la rezonanță) | >1.5:1 | >1.5:1 |
| Polarizare | Verticală Lineară | Verticală Lineară |
| Câștig (Gain) | 0 dBd / 2.15 dBi | 0 dBd / 2.15 dBi |
| Radiație (Orizontal) | 360° Omnidirecțională | 360° Omnidirecțională |
| Lungime Element Con | 155 mm | 500 mm |
| Lungime Element Disc | 90 mm | 335 mm |
| Unghi Con (Reglabil) | 0° - 90° (Optim 30°-40°) | 0° - 90° (Optim 30°-40°) |
